14.3.1堰式流量计
堰式流量计由堰和相应的液位计组成，薄壁

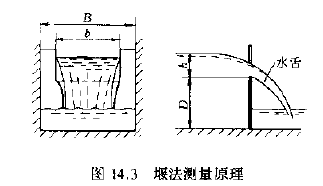

堰的测量原理如图14.3所示，流量Q按式
（14.1）计算。
式中K流量系数;
h堰顶水头，即离堰口水位高度;
n—取决于堰缺口形状的指数，为5/2
或3/2

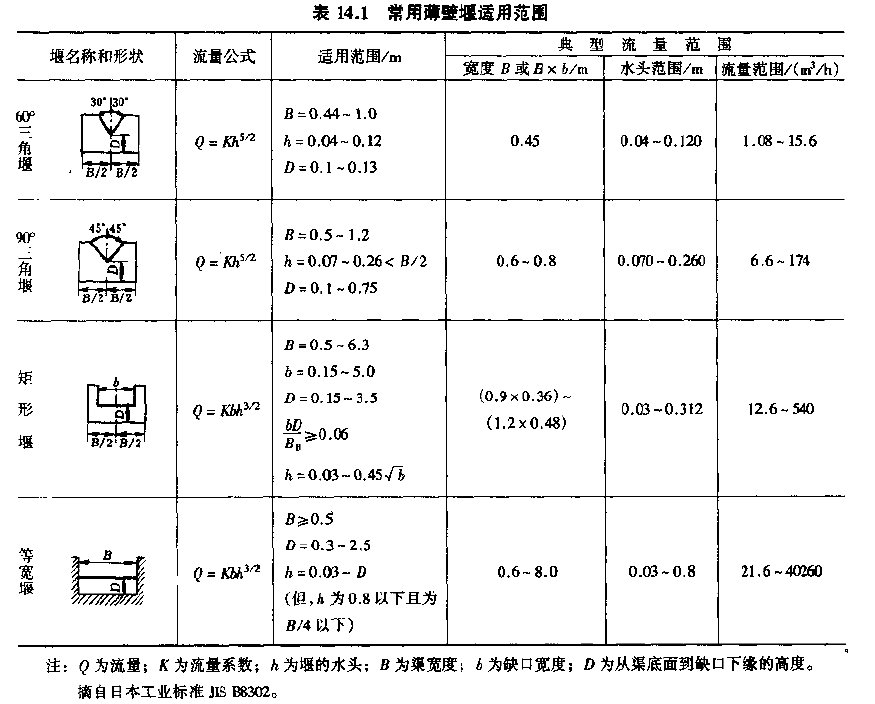

常用薄壁堰按缺口形状分为三角堰、矩形堰和等宽堰，它们的尺寸范围和流量范围分别
如表14.1所示。堰口尺寸和表面粗糙度要求可查阅标准或规程IST 1438-1, CJ/T 3U08 .1,
CJ/T3008.2, JJG 771(参阅14.7标准和检定规程)，均有具体规定。若迎流侧堰口长期使用
后磨损成圆角以及迎流侧堰壁粗糙变化均会产生测量误差。堰式流量计除堰板部分外，还包
括相应液位计以及堰板上游足够长的直渠段和整流段等。
堰式流量计的特点:
1)结构简单，一般情况下价格便宜，侧量精度和可靠性好;
2)因水头损失大，不能用于接近平坦地面的渠道;
3)堰上游易堆积固形物，要定期清理。
