19.2不良安装

    设计流量仪表安装前，首先要了解标准、规程和制造厂使用说明书对安装提出的要求，选择理想的安装位置，判断其上下游管配件(弯头、阀等)对测量的影响程度，是否有足够长的上下游直管段，等等。使之符合要求，避免因不良安装而无法正常运行或产生附加的系统误差。

    不良安装有两种类型:第一种是安装操作不善所造成的，应尽量避免;第二种是受管道系统客观条件限制(如上游直管段长度不足)，达不到规定要求而又无法采取相应改善措施，则要评估影响测量值的程度。

19.2.1第一类不良安装

    操作不善的不良安装，例:标准孔板的锐角未装在迎流方向，仪表与管道间密封衬垫内孔小于管径和仪表内径而产生束流;密封垫片未对准中心，部分盖住流通面积而破坏流速正常分布，等等。这些缺陷是众所周知应该避免的，然而由于目前新建工程的仪表安装由安装公司承建，许多单位没有专职仪表安装人员，把这些工作交普通水电工担任，他们因缺乏这方面的知识而忽视这些问题。制造厂在现场服务检修时，发现这类缺陷是屡见不鲜的。

    密封衬垫内径Dg应略大于仪表内径Dm，如Dg≤Dm.则产生束流现象，会对节流差压式、涡轮式、涡街式、超声式、靶式等流量仪表带来影响。同样管道内径D，与流量仪表内径亦不应相差过多，例如涡街式仪表就规定d.9gDm≤Dp ≤ I .05 Dm。

    密封衬垫如图19.1所示安装偏心，遮住了部分流通面积(阴影部分)，使速度分布畸变严重不对称。由于不对称流动就在流量传感器的进口处(即上游直管段长度为零)发生，会对节流差压式、涡轮式、涡街式、超声式、靶式、电磁式等仪表带来很大测量误差。

    上海某钥厂装用一批13N54rrun电磁流量计于高炉风口，_测量冷却水进口和出口流量，以监控冷却水泄漏。当出口端流量小于进口端超过某值时发出泄漏报警信号。在调试时发现其中一组仪表流量差值高达4%一10%〔流量30m3/h)、检查原因是一台流量传感器进口端密封衬垫偏心e=10mm所致。

    密封垫片内径过小或安装偏心虽然对容积式、浮子式、科里奥利质量式等仪表的流量值没有影响或影响极小，但会增加额外的压力损失。

19.2.2 第二类不良安装

    为了在现场使用时流量仪表获得与实流标定或从标准(或手册)中查得的流出系数有相同的精确度，一定要满足规定的流动条件。例如大部分流量仪表要求上游来流是充分发展的流动，保证下游配管件的扰动不会上溯影响测量值，即要求一定长度上下游直管段，但现场安装条件往往不易满足。

    (1)上游扰动源

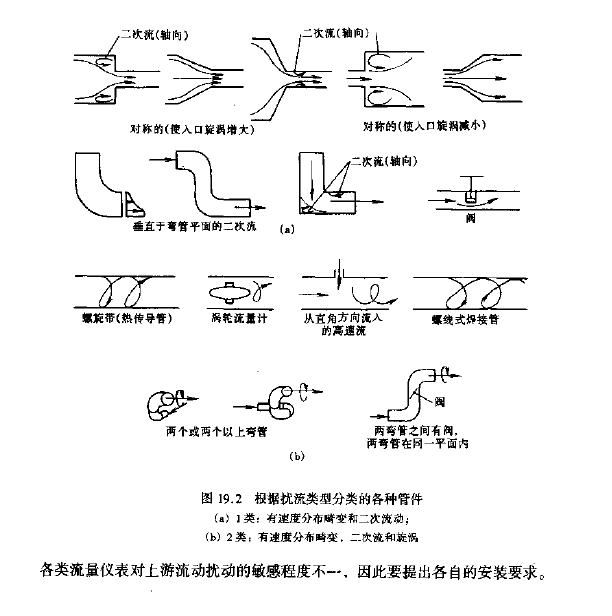

    上游的扰动源有螺线式焊缝管和各类阻流管件(如弯头、异径管、支管和阀)，如图19.2所示。按扰流类型分类可分为两类，第1类速度分布有畸变和有二次流动，第2类除速度分布有畸变和有二次流外，还有旋涡。在各类管件中遇到最多的是弯管和各种弯管组合(如同平面双弯管和立体/空间双弯管)。图19.3所示是在单弯管中流体由于离心力的作用，在外壁产生扩散效应，内壁产生收缩效应，由此产生横向流动的二次流，弯管下游发生速度分布畸变。图I9.4所示是两个不同平面(空间)邻近弯头产生旋涡流和速度分布畸变。三维管道布置如同空间双弯头，图19.5所示是常见的形式，亦会产生旋涡。
