流动调整器类型

   ISO/CD 5157-1《用安装在充满流体的圆形截而管道中差压装置测量流量 第1部分一总则》中资料性质的“附录C”将流动调整器分类为流动整直器( flowstraightener)和真流动调整器(true flow conditioner)。前者的功能仅消除或显著地减小旋涡而可能并不同时调整流使接近充分发展的流速分布;后者在消除或减小旋涡的同时调整流速分布状况。

    图19.8所示为主要用于液体的9种(广义)流动调整器。ISO/CD 5157-1将平板交叉式(赞克(ISO式)和三菱式分类为真实流动调整器，径向叶片(Etvile)式、栅格(AMGA)式、斯普伦克(ASME)式和管束式分类为流动整直器。

    文献[2]作者米勒氏却将该9种流动调整器分为3大类:(a)类是以消除旋涡为主，

(b)类用于消除旋涡和改善中等程度速度分布畸变，(c)类用于消除旋涡和改善严重速度分布畸变。装用流动调整器会增加阻力，其压力损失与消除速度分布畸变而异，(a)类最小，(c)类最大。

    装用流动调整器后在其下游与流量传感器之间还要装一小段直管段。

    美国煤气协会一美国机械工程师学会(AGA-ASME )的管束式流动调整器中小管子数目没有规定。不过一般来说用4根小管就可有效地消除旋涡，但未能使速度分布对称;用4一8根管束能有效地消除二次流和旋涡，而用9根或以上管束还能消除中等程度的速度分布畸变。然而再增加管束并不能改善速度分布畸变的恢复能力。

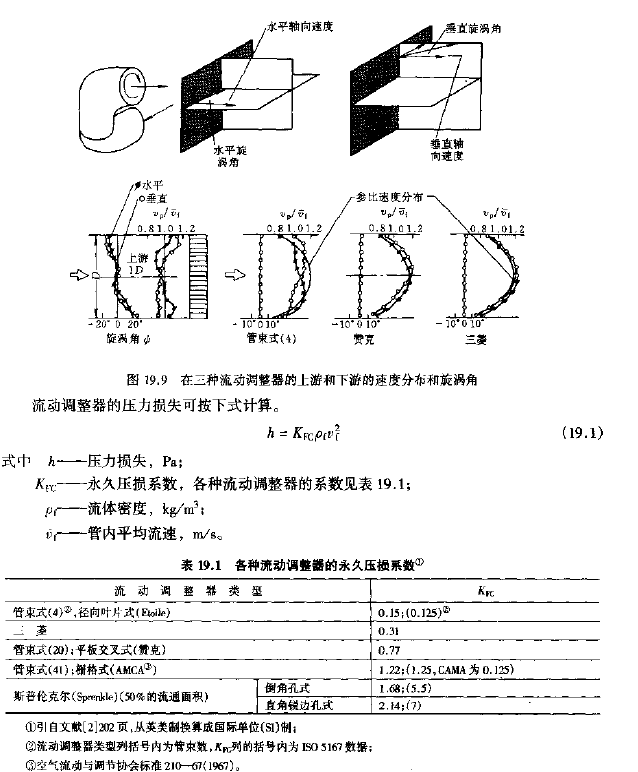

    图19.9所示是不同平面内相邻连接的两弯管产生速度分布畸变和旋涡，在其下游1甲5倍管道直径(D)处，分别装AGA-ASME(管束式4小管)、赞克和三菱二种流动调整器，测得流动调整器上游1D处和下游7.5D处的流速和旋涡角。从图中可以看到管束式速度分布畸变的恢复能力最弱。

    文献[C2]和Iso 5167分别列有赞克式结构尺寸以及开孔和位置尺寸，文献[2]还列有三菱式结构尺寸以及开孔和位置尺寸。
