流量校验装置（二）

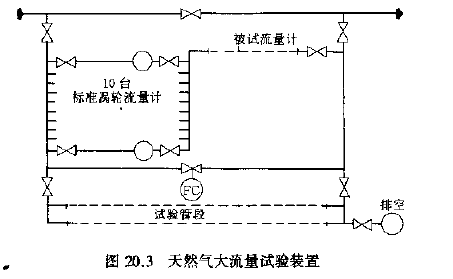

    图20.3所示为天然气流量校验装置原理简图。天然气由总管经支管引人校验装置，试验后天然气又返回总管。10台并联安装的标准流量计(标准涡轮流量计)和被校流量计串联在一起，按照流动连续性原理可以用标准流量计作为标准器校验被校流量计。这种方法亦称标准表法，是一种技术经济性很好的校验装置。装置的技术参数如下。

每台标准流量计的最大流量:4fl0dm3lh(工作状态);

最大工作压力:6MPa;

工作温度:常温;

装置最大流量:2. S X 146m3小(标准状态);

装置精确度:0.16%。

    (2)按量值检定系统分类

    按量值检定系统分类可分为两大类:原始标准装置和传递标准装置。原始标准装置把各基本量〔长度、质量、时间、温度)综合为导出量流量;传递标准装置以传递标准（标准流量计)作为流量标准，传递标准是在原始标准装置上进行量值传递的。

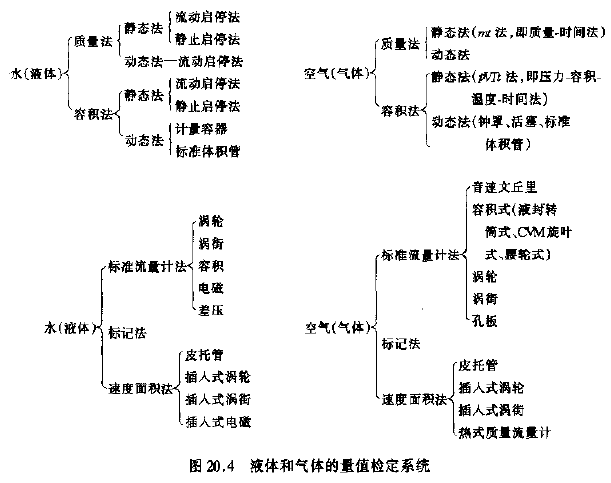

    液体和气体的量值检定系统如图20.4所示。

    (3）按工作条件分类

    1)参考工作条件装置参考工作条件包括环境条件、动力源条件和流体条件。环境条件和动力源条件与一般仪表的要求类似。流体条件为介质洁净无杂质、单相、牛顿流体、充分发展管流和定常流等。一般流量标准装置应具有上述条件，它是产品出厂校验和流量单位量值复制系统的必要条件。

    2)特殊工作条件装置为了模拟现场实际工作条件，依据流体性质或流动特性的某些特点建立相应的试验装置，如脉动、临界、混相、低温、高压、高温、腐蚀、有毒、易挥发……。

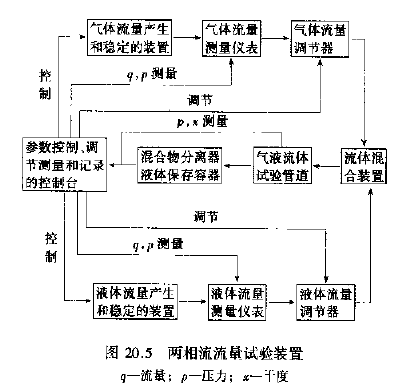

    a.两相流流量试验装置两相流(如气液两相流)的流动特性比单相流复杂得多，两相流流量计的开发要更多地依靠实验进行。国内外已建立种类繁多的两相流(或多相流)流量试验装置，图2}.5所示为气液两相流流量试验装置原理框图。由两股单相流流体按一定比例混合而得所需棍合比(干度)的两相流。它的主要参数之一为千度x(于度为两相中任一相的质量与总质量的比值)，干度对气液两相流的特性(流量、流速、密度等)有决定性的影响。
