AD3800 分体式超声波液位计

AD3800系列分体式超声波物（液）位计是一种智能型非接触式物位测量仪表。产品具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实。产品可广泛用于各种液体和固体的物料高度的测量，也可用于距离的测量。

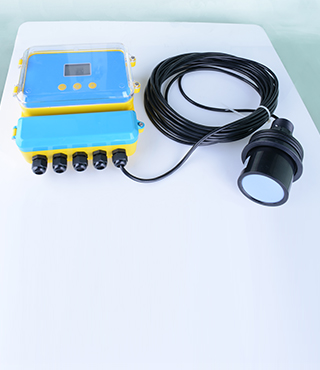

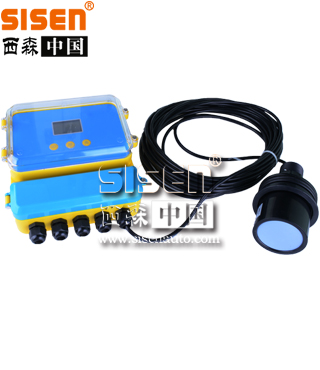

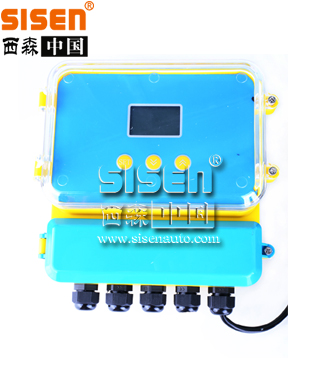

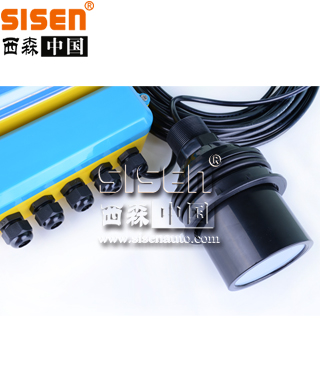

AD3800系列分体式超声波液位计

应用：各种工业领域的液位测量，特别是水处理行业
测量范围：5米、10米、15米、20米、30米、40米、50米、60米、70米
过程连接：M60X2 M108X2

AD3800系列分体式超声波液位计

--------------------------------------------------------------------------------

量程	5米、10米、15米、20米、30米、40米、50米、60米、70米
测量精度	0.25%-0.5%
分辨率	3mm或0.1%（取大者）
显示	中文液晶显示
模拟输出	4～20mA/750Ω负载
继电器输出	单通道可选配2组，双通道是4组AC250V/8A或DC30V/5A 状态可编程
供电	标配220VAC±15% 50HZ 可选 24VDC 定做12VDC或电池供电
环境温度	显示仪表：-20～+60℃，探头：-20～+80℃
通信	RS485，RS232通信
防护等级	显示仪表IP65，探头IP68
探头电缆	可达100米，标配10米
探头安装	根据量程和探头的选型

------------------------------------------------------------------------------------

超声波物位计的工作原理是由换能器（探头）发出脉冲超声波遇到被测介质表面被反射回来，部分反射回波被同一换能器（探头）接收，转换电信号。脉冲超声波以声带度传播，从发射到接收到脉冲超声波所需时间间隔与换能器（探头）到被测介质表面的距离成正比。此距离值C与声速S和传输时间T之间的关系可以用公式表示： C=S×T/2 由于发射的脉冲超声波有一定的宽度，使得距离换能器（探头）较近的小段区域内和反射波与发射波重叠，地法识别，不能测量期距离值，这个区域为测量盲区。盲区的大小一超声波的测量距离有关。
	特点： 1、由于采用了先进的微处理器和独特的Echo回波处理技术，超声波物（液）位计可以应用于各种复杂工况。 2、“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果。 3、超声波换能器（探头）采用最佳声学匹配之专利技术，使其发射功率能更有效的辐射出去，提高信号张度，从而实现准确测量。

AD3800系列分体式超声波液位计的现场安装示意图

1、底部螺纹安装----------------------------------------------------------------------------------------------

2、顶部螺纹安装-吊装法安装------------------------------------------------------------------------



* 安装在罐子上、水池上、盖板上、支架上安装跟以上方式基本相同。 * 探头安装完毕后，探头发射面一定露出盖板或者导波管。不能缩在盖板或者导波管里面。

------------------------------------------------------------


结构尺寸图	产品图

------------------------------------------------------------------

1、专业术语的理解

◆ 量程：在进行仪表选型的时候，量程的含义是很重要的，请看下面的示意图。



◆ 发射角和虚假回波

超声波波速通过探头聚焦，脉冲波速的发射就好像手电筒的光速一样，离探头越远的地方，扩散面积就越大。在发射角内的任何物体，如：管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体，都会造成很强的虚假回波，特别是发射角内距离探头较近的物体。例如：在距离探头6米处的管道造成的虚假回波要比距离探头18米处同样管道造成的虚假回波强9倍。 ★尽量使传感器的轴线垂直于介质表面，并且避免在发射角内有任何其他物体。如：管道和支架等。


2、安装的基本要求--------------------------------------------------------------------

换能器（探头）发射脉冲超声波时，都有一定的发射开角，从换能器（探头）下沿到被测介质表面之间，超声波波束辐射的区域内，可能有障碍物，因此安装时应可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。安装超声波物（液位）计时还要注意：最高料位不得进入测量盲区；仪表中罐壁必须保持一定的距离；仪表的安装尽可能使换能器（探头）的发射方向与液面垂直。安装防爆区域内的仪表必须遵守国家防爆危险区的安装规定；本安型仪表可安装在有防爆要求的场合，仪表必须接地。
图示说明：测量的基准是探头的下边沿。

	①当前物位 ②安装高度G ③空气距离L ④盲区C 注：使用超声波物（液）位计时，务必保证最高料位不能进入测量盲区。

3、安装位置--------------------------------------------------------------------------
在安装超声波物（液）位计的时候，注意仪表和容器至少保持200mm的距离。 ①、基准面 ②、容器中央或对称轴		对于锥形容器，且为平面罐顶，仪表的最佳安装位置是容器顶部中央，这样可以保证测量到容器底部。

4、常见安装位置正误----------------------------------------------------------------
①错误：换能器（探头）应与被测介质表面垂直。 ②错误：超声波物（液）位计安装在拱形圆形罐顶，会造成多次反射回波，在安装时应尽可能避免安装在容器中央。 ③正确。		①错误：不要将超声波物位计安装于入料料流的上方，以保证测量的介质表面而不是入料料流。 ②正确：注意室外安装时应采取遮阳、防雨措施。

5、搅拌-----------------------------------------------------------------------------------------
当罐中有搅拌时，仪表安装尽量远离搅拌器。若由于搅拌产生泡沫或翻起波浪，则就使用导波管安装方式。

6、导波管安装-------------------------------------------------------------------------

出现以下情况时可选择导波管或或使用AD112系列雷达物位计测量：
1、泡沫：由于入料、搅拌或容器内其他过程处理，会在某些液体介质表面形成泡沫，衰减发射信号，如果泡沫造成测量误差，应将传感器安装在导波管内。
2、气流：如果容器内有很强的气流，例如：室外安装，而且风很大，或容器内有空气涡流，也应将传感器安装在导波管内
3、导波管的安装：导波管的直径只要大于探头的外径即可，在连接导波管的时候，必须防止大的裂缝和焊缝。
注：测量粘附性介质的时候，不能使用导波管安装。
