FLRS  热式气体质量流量计（插入式）

测量原理：

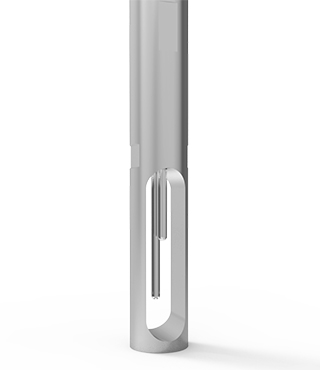

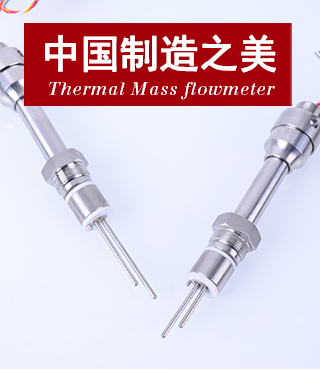

       热式气体质量流量计的传感器部分由2个基准级铂金阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度T1；另一个传感器自加热到高于介质温度T2，它用于感测流体流速，称为速度传感器。该温度△T=T2-T1，T2＞T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2的温度下降，若要使△T保持不变，就要提高T2的供电电流，气体流动速度越快，带走的热量就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。

特点：

· 对气体流量测量无需温度和压力补偿，测量方便、准确，可得到气体的质量流量或者标准体积流量。
· 宽量程比，达到100:1以上，可以用于气体捡漏，特别在大管径，低流速，流量范围变化大及特小流量测量

   方面具有明显优势。
· 抗震性能良好，测量精度不受震动的影响。
· 使用寿命长，传感器无活动部件和压力传感部件，安装简单，维护方便。
· 响应速度快，压力损失小，重复性好。
· 采用数字化设计，整体数字化电路测量，LCD显示直观清晰，测量准确。
· 配有RS485通讯模块或HART协议，配合上位机可实现集中管理。

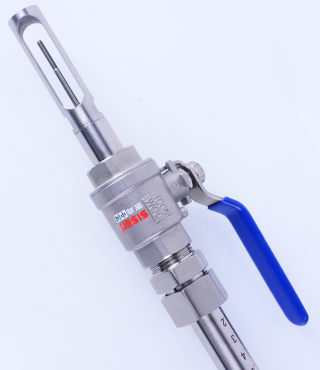

安装时应使流量计上的流向标志所示方向与流体流向保持一致，偏转角度应小于5° 1、在现场管道上选择测点位置，确保测点前直管段长度≥20D、测点后直管段长度≥10D     （D为管道内径）； 2、在测点位置上打一个直径≥25mm的孔，并去除毛刺； 3、将供方配置的“焊接座”对准孔中心并座实在管道上，四周电焊一圈，确保不漏气； 4、在“球阀”下部螺纹前1/3出涂上供方配置的703密封纹，然后拧入“焊接座”，并旋紧； 5、将流量计插入不断流装拆装置，知道“插入深度定位环”碰到“卡簧紧固螺帽”为止，并       锁紧“卡簧紧固螺帽”和“高压密封紧固螺帽”（有些型号会缺少此组件，请忽略）。 注： 右图中管道的内径DN≤500mm时： 则高度H=DN÷2+325（此时探杆插入深度为管道中心点位置） 当管道内径DN≥500mm时： 则高度H=DN÷4+325（此时探杆插入深度为管道直径的八分之一位置，则平均流速点）

产品执行标准：GB/T20727-2006（行业标准）
法兰标准：GB/T9119-2000（国家标准）

 各气体转换系数表

①24VDC的工作电源，无法在表头选择气体的类型，若需要选择气体类型必须要改“转换系数”才可以对应所选择的气体类型，目前西森自动化的FLRS系列热式气体质量流量计以24VDC的工作电源为主；

②220VAC的工作电源，可以在表头上直接选择气体的类型，按照使用说明书即可操作完成；

如何转换气体类型系数（24VDC）？

例如： DN25法兰式，介质：80%氩气、20%CO2，

此混合气体的转换系数=氩气的转换系数*80%+二氧化碳的转换器系数*20%；

多种气体混合的也是如此计算，各气体的转换器系数乘以百分比再相加即可。
